Ako zapojiť prietokový ohrievač?

Dôležité upozornenie: Elektrickú inštaláciu je oprávnená vykonávať výlučne osoba s odbornou spôsobilosťou v elektrotechnike a platným osvedčením. Ak nasledujúcim pokynom nerozumiete, je to dôvod, prečo zveriť prácu profesionálovi.

Kľúčové zásady bezpečnej inštalácie

Spínanie výkonu: Vykurovacie špirály sa musia spínať výhradne prostredníctvom stýkača. Prvky ako prietoková klapka alebo tlakový spínač slúžia len na detekciu prietoku a nie sú konštruované na priame spínanie výkonovej záťaže špirál. Toto pravidlo je kritické najmä pri jednofázových 3 kW ohrevoch, zatiaľ čo pri trojfázových je použitie stýkača technickou nevyhnutnosťou.

Ochrana osôb: Pre zaistenie bezpečnosti kúpajúcich sa je nevyhnutné, aby bol napájací obvod vybavený 30 mA prúdovým chráničom.

Napájací kábel: Na pripojenie ohrevu sa má použiť flexibilný kábel typu CYSY alebo CGSG. Požadovaný prierez vodičov je špecifikovaný v technickej dokumentácii alebo návode na obsluhu zariadenia.

Najčastejšie chyby a správny postup funkcie

Najzávažnejšou chybou, ktorá vedie k poškodeniu zariadenia, je použitie kontaktov prietokovej klapky alebo tlakového spínača na priame zapínanie a vypínanie vykurovacích špirál. Tieto súčiastky nie sú dimenzované na spínanie vysokých prúdov, ktoré odoberá ohrev. Túto úlohu musí plniť robustnejší prvok – stýkač.

Správna sekvencia ovládania ohrevu je nasledovná (za predpokladu, že filtrácia je v prevádzke a voda prúdi):

1. Termostat detekuje potrebu ohrevu a zopne.
2. Prietoková klapka alebo pneumatický (PN) spínač potvrdí dostatočný prietok vody v systéme.
3. Po potvrdení prietoku zopne tento snímač riadiaci obvod cievky stýkača.
4. Aktivovaný stýkač následne pripojí napájanie na vykurovacie špirály a spustí ohrev.

V prípade, že sa prietok vody preruší, klapka alebo PN spínač okamžite rozpojí obvod cievky stýkača, ktorý následne odpojí špirály od napätia a zastaví ohrev. Z toho je zrejmé, že snímače prietoku sú len pomocné riadiace prvky.

Každý ohrev je navyše vybavený internou tepelnou poistkou pre havarijné situácie. Táto poistka sa aktivuje a vypne ohrev pri prehriatí na približne 60 °C, čo môže nastať pri veľmi ojedinelej súčasnej poruche termostatu a snímača prietoku, alebo v dôsledku nesprávnej montáže.

Montáž ohrevu do potrubného systému bazéna

Všeobecné podmienky inštalácie (pre bazény s pieskovou filtráciou)

Pripojenie: Pripojenie k bazénovému okruhu sa realizuje na PVC potrubie s priemerom 50 mm alebo 63 mm. Na tento účel slúžia dve šraubenia, ktoré sú súčasťou balenia.

Obtok (Bypass): Dôrazne sa odporúča inštalovať ohrev do obtokovej vetvy (bypassu). Toto riešenie umožňuje regulovať prietok vody cez ohrev a zároveň zjednodušuje servisné zásahy bez nutnosti vypúšťania bazéna. Optimálny prietok zaisťuje efektívny ohrev; príliš nízky prietok je rizikový, príliš vysoký predlžuje dobu ohrevu.

Minimálny prietok: Pre správnu funkciu je nutné zabezpečiť minimálny prietok vody ohrevom na úrovni 4 m³/h. Táto hodnota nezodpovedá výkonu filtrácie, nakoľko ďalšie prvky v okruhu (napr. solárny ohrev) môžu zvyšovať tlakové straty a znižovať reálny prietok. Voda musí prúdiť celým prierezom telesa ohrevu, aby boli špirály úplne ponorené a nedošlo k ich poškodeniu.

Umiestnenie pod hladinou: Zariadenie by malo byť umiestnené v hĺbke 0,5 až 2 metre pod úrovňou hladiny vody v bazéne. Takéto umiestnenie efektívne predchádza zavzdušneniu ohrevu.

Rovný úsek potrubia: Pred vstupom do ohrevu je nevyhnutné inštalovať rovný úsek potrubia s dĺžkou minimálne 0,5 metra. Inštalácia kolena priamo na vstupné šraubenie je neprípustná, pretože spôsobuje turbulencie vody. Tie môžu viesť k nestabilnému spínaniu snímača prietoku, čo extrémne zaťažuje jeho kontakty aj kontakty stýkača a môže skončiť ich zničením alebo "spečením" v zopnutej polohe.

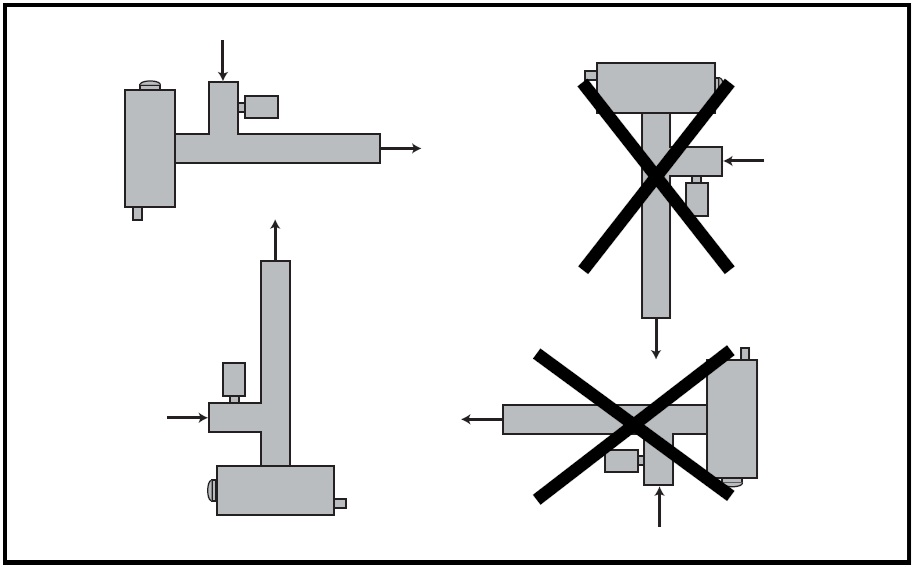

Montážna poloha: Správna orientácia ohrevu je kľúčová a je častou príčinou porúch. Nedodržanie predpísanej polohy môže viesť k zlyhaniu kontroly prietoku a chodu ohrevu nasucho, čo spôsobí jeho deštrukciu.

• Ohrevy s prietokovou klapkou vyžadujú výlučne zvislú (vertikálnu) inštaláciu.
• Ohrevy s pneumatickým (PN) spínačom umožňujú zvislú aj vodorovnú (horizontálnu) montáž.

Pre presné inštrukcie týkajúce sa montážnej polohy a ďalších detailov sa vždy riaďte návodom na použitie dodaným s konkrétnym modelom ohrevu.
